![AMB24-3-X1](https://assets.kele.com/assets/product/9ae54507c8f8226496bcc49dd5a5c78e948549bd/amb24-3-x1.jpg)

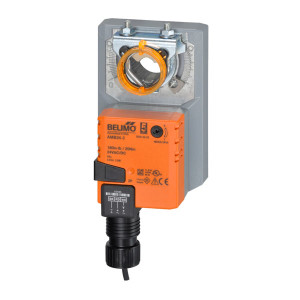

AMB24-3-X1 | Belimo | Actuators & Dampers
VALVE ACT/NON-SPRING/24V/ON/OFF/FLTG POINT
Brand:Belimo
MPN:AMB24-3-X1
SKU:AMB24-3-X1
product specifications
Torque
180 in-lb
Weight
4.2
Supply Va
5.5 VA
Control Signal
Two Position, Floating
Supply Voltage (Nominal)
24 VAC
product series specifications
- Supply Voltage:
- 24 VAC ±20% 50/60 Hz, 24 VDC ±10%, 100 VAC, 240 VAC
- Motor:
- Brushless DC
- Wiring:
- 3' (0.9 m) plenum cable, 18 AWG, terminals
- Action:
- Non-spring return
- Rotation:
- 95 degrees, Rev. with switch
- Manual Override:
- Pushbutton disengage
- Noise:
- <45 db @ 3' (1m); <35 db @ 3' (1m) (LMB models)
- Resolution:
- 100 steps
- Life Expectancy:
- 100,000 cycles, 1 million repositions
- Operating Temperature:
- -22° to 122°F (-30° to 50°C)
- Operating Humidity:
- 5 to 95% RH
- Approvals:
- , UL94-5VA
- Warranty:
- 5 years
product series features
- Manual override for testing and verification
- Reversing switch for control flexibility
- CSA and CE approved for worldwide application
- Plenum-rated housing and cable connections
- NEMA 4 models available for outdoor locations
more information & related documents
Series Description
The Belimo LMB, NMB, AMB, GMB Series direct coupled damper actuators and valve actuators provide damper control and valve control for non-spring return applications in Building Automation Systems, BAS, or HVAC environment. Each actuator comes in two-position, tri-state (floating), proportional, and Multi-Function Technology (MFT) models. All actuators include a manual release mechanism for manual override.
Kele Description
VALVE ACT/NON-SPRING/24V/ON/OFF/FLTG POINT
Manufacturer
Belimo
